【原创】水下摄影机DIY过程分解

一味 · 發表於 27/7/2008 19:22:53

   水下到底是什么景象？鱼儿在水下如何生活？鱼儿在水下
怎样吃饵......围绕着“水下”的疑问，恐怕绝大多数钓友都曾经
有过。
   看到国外的钓友拍摄的水下视频，我想，能不能自己做一个
水下摄影机呢？
   国外的钓友用的拍摄器材大多是小电视、存储器和摄像头，
方式类似于监控，是虚拟信号的。本来想模仿他们的设备做，

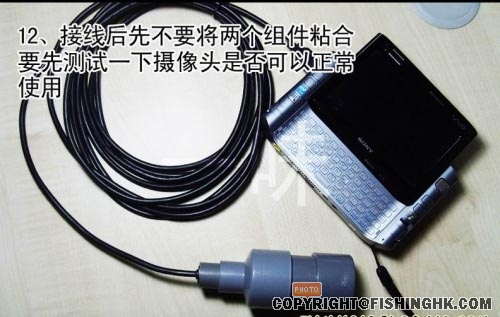

弄了半天都没有进展。后来想到自己有一台UMPC，那干脆就用
USB摄像头来做，拍摄出来的是数字信号的影像，容易存储、
编辑。

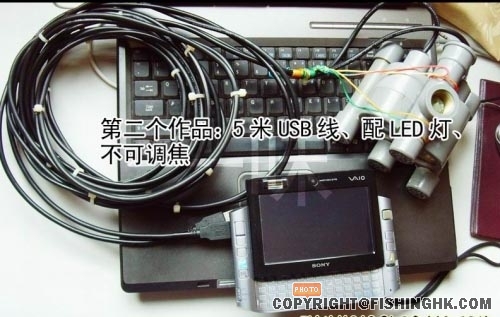

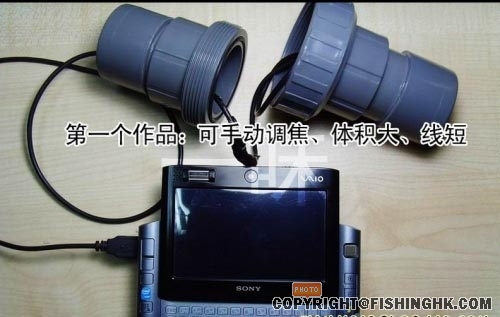

      经过两天时间的制作，终于完成了第一个作品，可以手动
调焦，可惜体积比较大、线又太短。后来又做了一个作品，体积

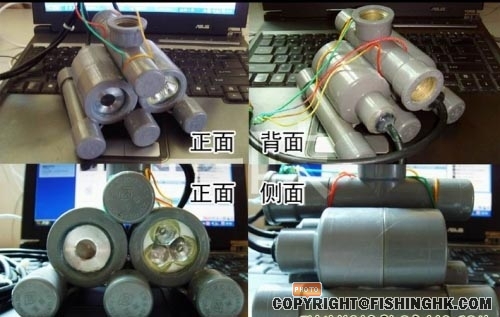

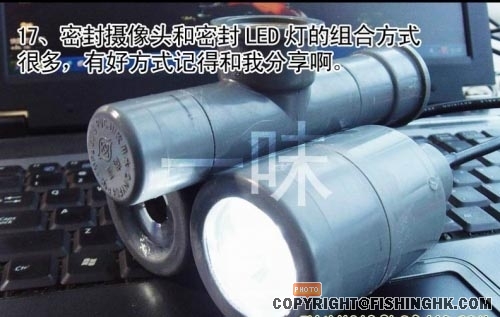

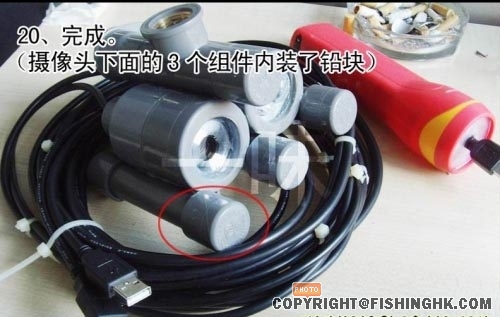

变小了、线延长到了5米多，还配备了LED灯。
      制作完成后在鱼缸里测试成功，出海钓鱼时带出去拍了一些
视频，后来忙起来就没有出海了。

      “焦距”可能是在制作时最重要的问题，我的第二个作品无法
调焦，因此要设定一个比较常用的焦距，我设定的是1.5米左右。
因为水下拍摄合适的距离是水能见度的1/2-1/3，我印象中出海的时候
水的能见度经常都有3米-4米，所以选择1.5米的焦距。拍摄淡水的话，
焦距应该调得更短。
      现在将第二个作品的制作方法与大家分享，希望大家喜欢。

主要材料清单：

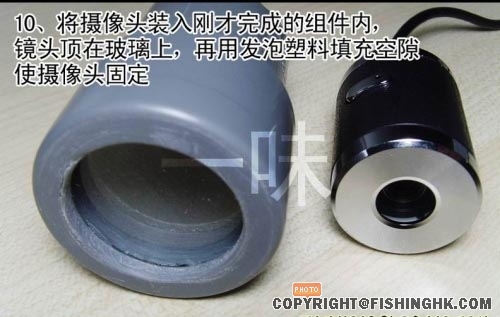

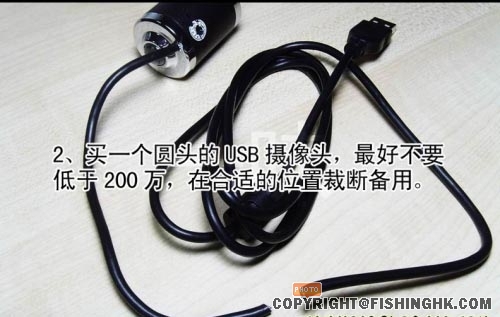

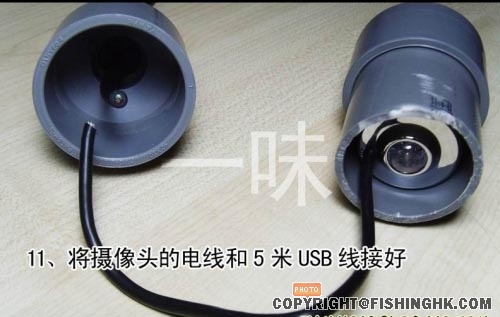

200像素摄像头          1个（直径30mm左右的圆头摄像头）

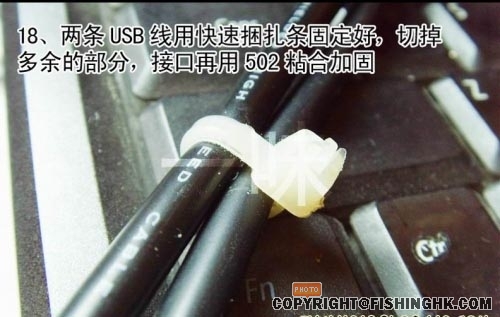

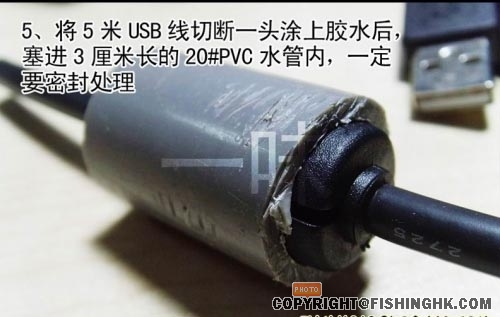

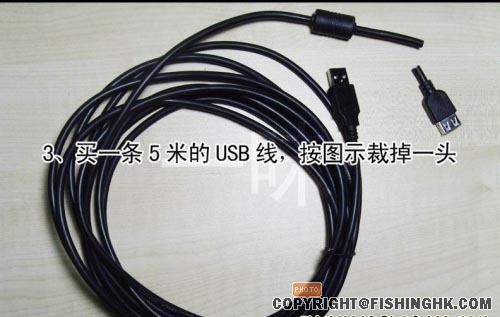

5米USB线                   2条（别买便宜的，便宜的太细）

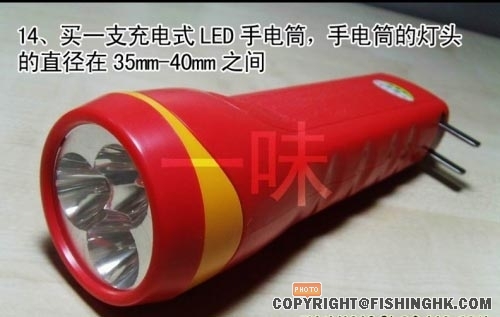

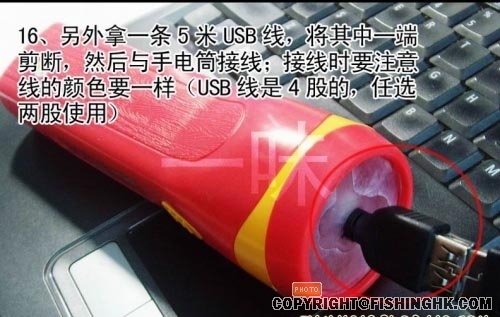

LED手电筒                1支（灯头直径最好在35mm-40mm之间）

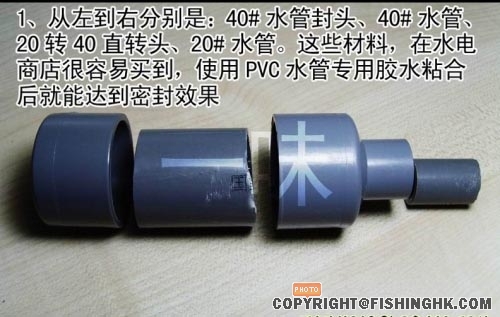

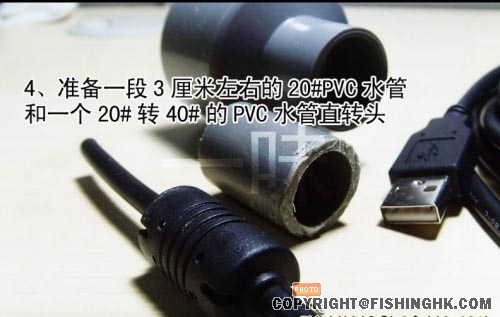

PVC 20#水管             2段（3cm左右）

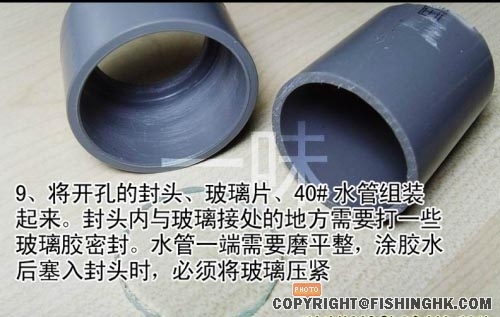

PVC 40#水管             2段（5-6cm，其中一端需要打磨平整）

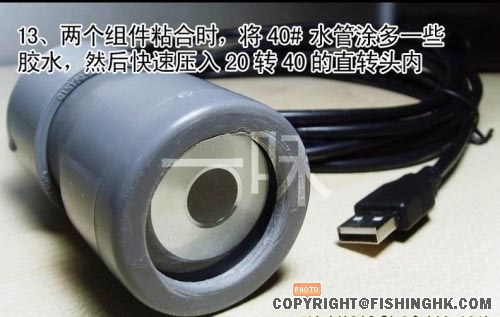

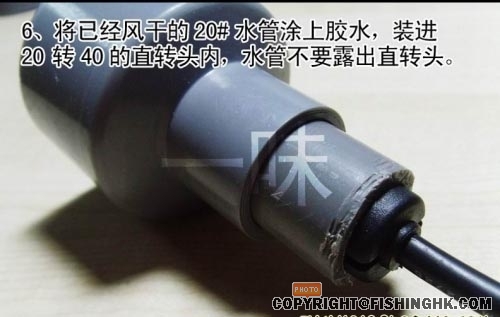

PVC 20转40直转头    2个
PVC 40#水管封头       2个
PVC水管专用胶水    1瓶（最小瓶的就够用了）

辅助材料清单：
PVC 20#水管             1米（在最后根据需要裁切）
PVC 20#水管封头    7个

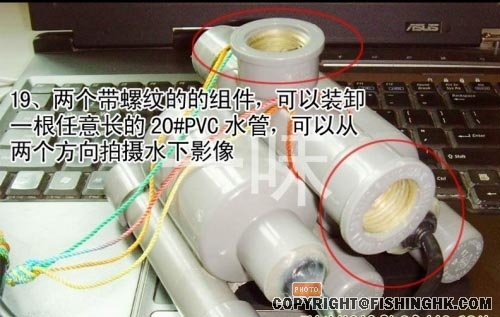

PVC 20#直转铜头    1个（不知道确切名字，大家看图去买吧）
PVC 20#T型铜头       1个（不知道确切名字，大家看图去买吧）
铅棒                         3根（可以装入20#水管内）
电工胶带                   1捆
快速捆扎条             30根
502胶水                   1瓶
玻璃胶                      1瓶

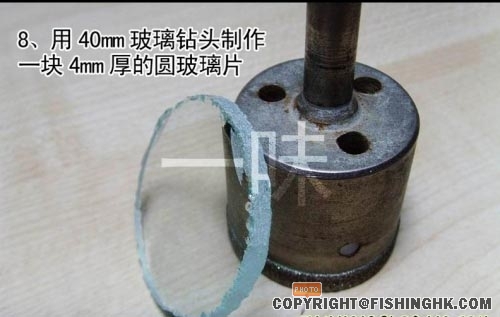

4mm透明玻璃          1块（30cmX30cm即可）

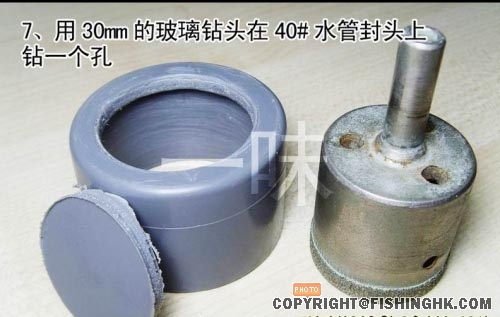

玻璃钻头                   2个（30mm、40mm各一个）

工具清单：
手锯、手电钻、老虎钳、美工刀、锉刀、剪刀、玻璃胶枪
